針對 molbloc-L 質量流量元件

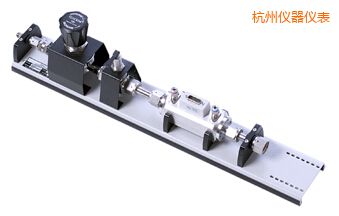

molstic molbloc 安裝系統方便協助您實現 molbloc/molbox™ 的全部功能優勢。molstics 為 molbloc 的實際安裝問題提供了工程解決方案，，用以連接供氣、調節壓力并連接受測設備。最高品質的部件已集成在緊湊式設備總成之內，確保最優化的 molbloc/molbox 性能
molstics 提供了快速連接口輸入以方便與供氣的連接。而后使用 2 微米（低流量時采用 0.5 微米）過濾器用于保護下游部件。隨后，可變式調節器設定并調節出最優化的 molbloc 上游壓力，同時保護 molbox 變送器免于出現以外超壓。調節器的調節范圍可支持所有標準 molbloc 的工作壓力范圍：在 molbloc 前放置于下方的關閉閥能夠關閉供氣以便進行配置變更和/或系統漏氣檢測。
molbloc 支撐用的特殊吊架。在 molbloc 下游處有一套連接器與墊片，用于安裝 MFC（質量流量控制器）、另一受測設備、或者可選的計量閥套件用于手動控制流量。
單通道 molstics 可用于配合單個 molblocs。雙通道模式允許兩個 molbloc 同時裝配，從而在兩個不同的 molbloc 范圍內進行轉換而無需更換硬件或利用 molbox1+ 的性能來平行運行兩個 molbloc。
molstic 擁有低、中、高流量三種版本款式。低流量 molstic 使用了獨特的高穩定性壓力調節器并最大程度上減少了空隙體積。這需要有效利用 2E2-L 以及更低的 molbloc 并且可利用到 1E3-L 的 molbloc 尺寸。中流量 molstic 覆蓋了從低流量 2E2-L 至 3E4-L 的所有 molbloc 范圍。高流量 molstic 則要求使用 1E5-L (100 slm) molbloc 且僅支持 molbloc。
尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
單體，低流量
|
584 mm (22.99 in)
|
26 mm (1.02 in)
|
687.3 mm (27.06 in)
|
60mm (2.36 in)
|
19mm (0.75 in)
|
6.40 mm(0.252 in)
插裝孔，4 PL
|
雙體，中流量
|
690 mm (27.17 in)
|
20 mm (0.79 in)
|
752.4 mm (29.62 in)
|
144 mm (5.67 in)
|
19mm (0.75 in)
|
6.40 mm (0.252 in) 插裝孔，4 PL
|
單體，高流量
|
690 mm (27.17 in)
|
20 mm (0.79 in)
|
787.7 mm (31.01 in)
|
60mm (2.36 in)
|
19mm (0.75 in)
|
6.40 mm (0.252 in) 插裝孔，4 PL
|
|
型號
|
描述
|
|
molstic 單，低流量
|
單個 molbloc，，1E3-L 或更低
|
|
molstic 雙，低流量
|
兩個 molbloc，1E3-L 或更低
|
|
molstic 單，中等流量
|
單個 molbloc，2E2-L 到 3E4-L
|
|
molstic 雙，中等流量
|
兩個 molbloc，2E2-L 到 3E4-L
|
|
molstic 單，高流量
|
單個 molbloc，僅限 1E5-L
|
通用配件:
|
配件
|
描述
|
|
計量閥低流量 molstic
|
安裝于 molbloc 的 molstic 出口用于手動流量控制
|
|
計量閥中/高流量 molstic
|
安裝于 molbloc 的 molstic 出口用于手動流量控制
|
|
T 型件，，雙中型 molstic 出口
|
在出口端連接兩個同樣尺寸的 molblocs
|
|
T 型件，出口，lrg/sm 用于雙中型 molstic
|
在出口端連接大號與小號 molblocs
|
